　　一、介绍

　　风机轴承振动是指机器壳体相对于空间一固定点（大地)的快速运动。主要用来评价装有滚动轴承的机器，在这种机器里，轴的振动可较多的传递到轴承壳上，因而可用CZ810振动传感器来测量轴承的振动，通常采用的是振动速度（mm/s）的有效值，或者将速度传感器信号通过积分，转化为测量振动的幅度值（um）大小。

　　二、传感器、监测仪表选用

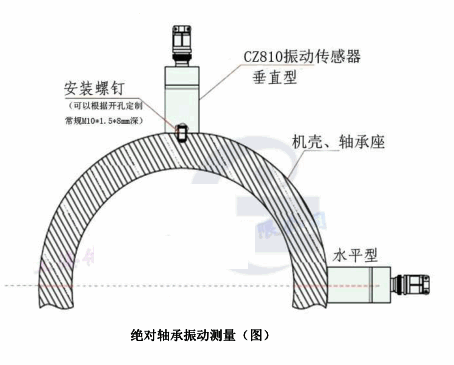

　　1、传感器安装如下图所示：

　　传感器选择CZ810振动传感器，采用螺钉在轴承座上垂直和水平各装一个。

　　2、监测仪表选择

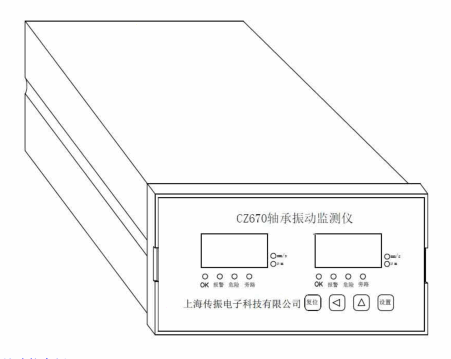

　　仪表选择CZ670轴承振动监测仪。CZ670是一款智能的振动监测仪，用户可根据自己现场要求对量程、报警值、报警状态等参数进行设置。具有两个通道能各自独立工作，独立显示，可同时接收两个CZ810振动传感器信号，用于连续监控和测量各种旋转机械的轴承振动幅度峰-峰值（um）或振动速度（烈度）值（mm/s）。

　　产品功能介绍

　　1、显示功能：本振动监测仪表具有三位数码显示，可以实时显示振动值；

　　2、参数可调：用户可根据自己现场的需求对量程、报警值、危险值、报警延时时间、报警状态等参数进行设置；

　　3、报警功能：当机器达到设定的报警值或危险值时，面板上相应的指示等会提示，同时有对应的开关量输出（继电器）；

　　4、延时功能：仪表的这一功能增加了报警的可靠性，避免误报警；

　　5、复位功能：当发生报警后，报警复位分为自锁和自动复位两种方式。自锁时，报警功能始终保持，在监测情况正常后，需按“复位”键复位；自动复位时，在监测情况正常后报警功能自动解除；

　　6、自诊断功能：视每个通道测量回路的工作情况，处理器定时对仪表测量回路进行自检。“OK”灯不亮，同时切除“警戒”和“危险”报警回路。

　　7、传感器信号缓冲放大输出：经缓冲放大的传感器信号从后面板端子排输出。

　　8、记录输出：在后面板的端子排输出4～20mA模拟量信号。输出端子都设计有短路保护功能。

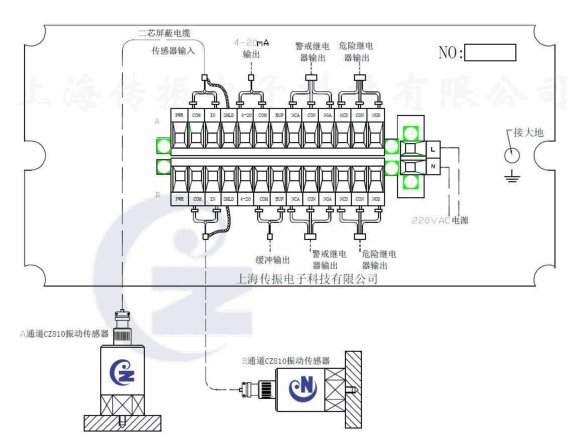

　　接线说明：如下图

　　提示：为了方便现场接线安装本公司还推出了一款CZ891一体化轴瓦振动变送器，适用于有监控设备（PLC/DCS）的厂家。它可直接采集轴承座振动量同时转换为两线制的4-20毫安电流信号输出，接至PLC/DCS，由系统进行显示、控制。

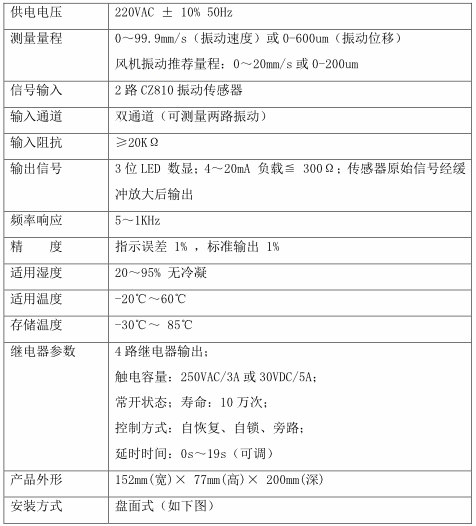

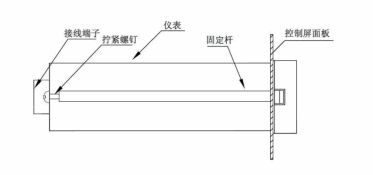

产品技术参数
