周海侠　马国柱

（中冶陕压重工设备有限公司设计院）

　　【摘　要】本文根据实际应用过程中的分析，改进将开卷、卷取机中的外支撑部分端盖进行改进来解决外支撑在使用过程中由于主轴径向的窜动而影响外支撑轴承寿命的问题。

　　【关键词】外支撑轴承；支承套；浮动套

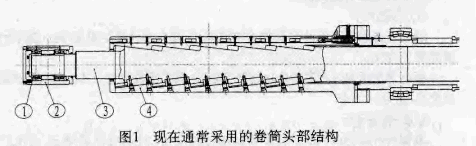

　　目前在大多数卷取机的外支撑中前端端盖均相对于主轴不动，但是主轴在卷筒涨缩时均为轴向运动。因此在卷筒涨缩时，随着主轴的轴向运动，导致前端支撑位置相对于活动支撑也有轴向串动，使得支撑位置相对发生变化，造成了前端支撑轴承易磨损和卷筒支撑受力不均匀。结构详见附图一：常见的卷筒外支撑结构。

　　注：当卷筒涨缩时，主轴轴向运动，带动支撑套以及轴承同步做轴向移动，是的支撑中心线相对支撑中心同步做轴向串动，是的支撑的中心偏移，是的轴承以及端部受力不均匀。

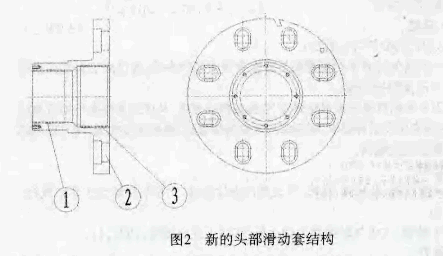

　　因此，为了解决上述问题，我们通过对于目前使用的开卷、卷取机的几种常用结构，都是主轴做轴向移动，带动扇形板做径向涨缩。即卷取机的这种主轴轴向运动不可避免的结构的分析，改变了这种前端的滑动端盖，将端盖套在主轴头部，使得端部支撑位置相对于主轴可以轴向串动，扇形板相对于端盖可以径向移动，保证活动支撑的支撑中心相对于端盖支撑中心位置不变，改善支撑端盖的受力。浮动套结构详见附图二，装配后的机构详见附图三。

　　应用该新结构，能够解决卷筒支撑端部轴承受力不均和主轴易损坏的缺点，增加了支撑轴承和主轴的使用寿命，减少了更换周期。
　　这种浮动的端盖，它既可以满足与主轴的配合要求，又能满足在卷筒涨缩时，与主轴产生轴向串动，与扇形板产生径向运动。保证了活动支撑的支撑部位相对于卷筒支撑部位固定不动。

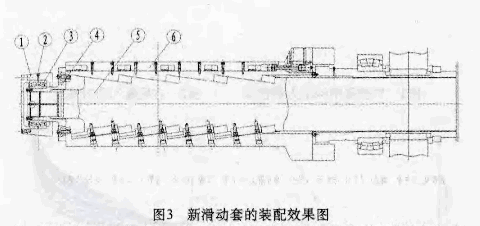

　　注：在主轴5轴向移动时，浮动套以及支撑套、轴承等相对主轴轴向移动，扇形板相对于浮动套径向移动，但浮动套、支撑套中心线相对于活动支撑中心线位置不变，可以保证支撑头部轴承始终受力均匀。

来源：《中国科技博览》，2014年26期
